娱乐中心高压灯带恒流恒温芯片SM500A8是一款单通道   LED线性恒流恒温控制芯片，芯片使用本司专利的恒流

娱乐中心设定和控制技术，输出电流由外接 Rext电阻设置，最大电流可达  45mA，且输

出电流不随芯片  OUT端口电压而变化，具有较好的恒流性能。系统结构简单，

外围元件极少，方案成本低。芯片具有过温调节功能，当芯片温度达到过温调节

点时，输出电流快速降低，起到恒温效果，保护 IC的功能，提高应用可靠性。

注  1：最大输出功率受限于芯片结温，最大极限值是指超出该工作范围，芯片

有可能损坏。在极限参数范围内工作，器件功能正常，

娱乐中心但并不完全保证满足个别性能指标。

注 2：RθJA在  TA=25°C自然对流下根据  JEDEC JESD51热测量标准在单层导

热试验板上测量。

娱乐中心注 3：温度升高最大功耗一定会减小，这也是由 TJMAX，RθJA和环境温度  TA

娱乐中心所决定的。最大允许功耗为  PD = (TJMAX-TA)/ RθJA或是极限范

围给出的数值中比较低的那个值。

电气工作参数定义了高压灯带恒流恒温芯片SM500A8器件在工作范围内并且在保证特定性能指标的测试条件下的

娱乐中心直流和交流电参数。对于未给定上下限值的参

娱乐中心数，该规范不予保证其精度，但其典型值合理反映了器件性能。

娱乐中心注 5：规格书的最小、最大参数范围由测试保证，典型值由设计、测试或统计分

析保证。

注 6：最大电流是芯片允许通过的最大电流值，根据实际的散热条件，需要预留

10%~20%的余量。

注 7：电流负温度补偿起始点为芯片表面设定温度 80°C。

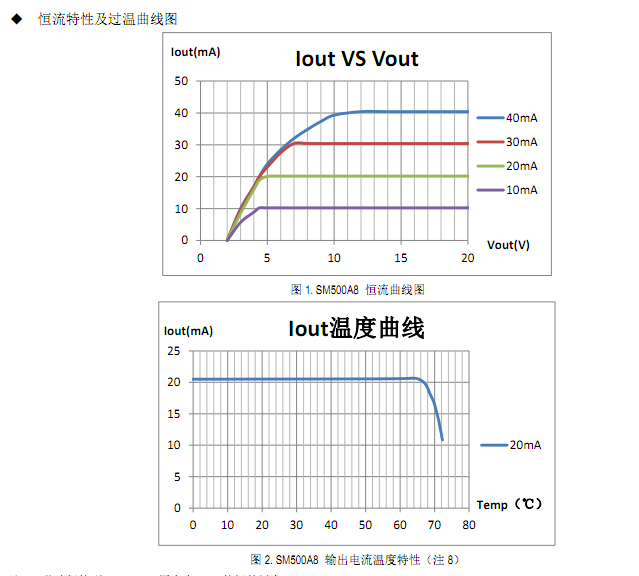

娱乐中心高压灯带恒流恒温芯片SM500A8最大电流可达  45mA，且输出电流不随芯片 OUT端口电压而变化，具有较好的恒

流性能。芯片具

娱乐中心有过温调节功能，当SM500A8芯片温度达到过温调节点时，输出电流快速降低，起到恒温

效果，保护  IC的功能，提高应用

可靠性。



芯片散热措施

娱乐中心SM500A8芯片内部有温度补偿电路，为避免芯片温度高引起掉电流现象，系统需

有良好的散热处理，确保

娱乐中心SM500A8芯片工作在合理的温度范围，常见散热措施如下：

1）增大 SM500A8 GND铺铜面积；

2）灯带多芯片并联应用时，芯片间隔距离加大，可减少温度堆集；

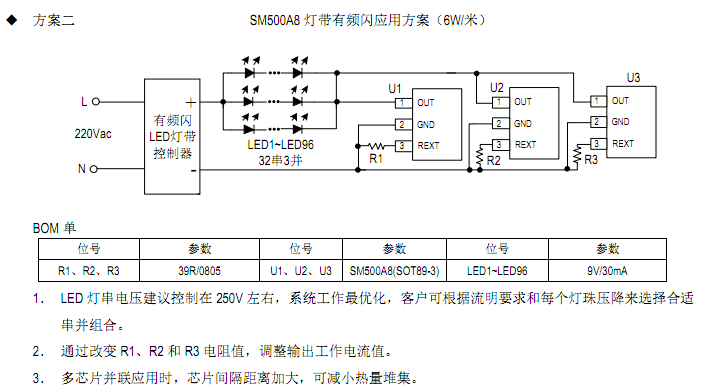

SM500A8支持芯片并联应用方案。若系统输出功率过大导致芯片温度高时，可以

采用多颗芯片并联使用。



过温调节功能

当 LED温度过高时，如在灯带应用中会引起   LED灯带胶套发黄或冒油情况，影

响   LED灯带使用寿命和美观。

SM500A8集成了温度补偿功能，当芯片表面达到  80ºC过温点时，芯片将会自动

娱乐中心减小输出电流，以降低芯片温度，保

证灯带胶套使用寿命和美观。
