娱乐中心5段恒功率线性恒流恒功率芯片SM2326E 是一款多段导通，可完成恒功率、低

娱乐中心THD 高功率因数LED  线性恒流操控芯片，SM2326E这款电源芯片芯片内置过温维

娱乐中心护功用，可提高体系使用可靠性。且在多颗芯片并联使用时，可省去外围的跳线

电阻。芯片首要经过调理 REXT 端口电阻值对输出电流进行调理。芯片集成输入

线网电压补偿功用，在额外输入电压范围内，保持输入功率稳定。其首要使用于

LED 照明、修建亮化工程等范畴，体系结构简略，外围元件少，计划成本低。

SM2326E 是一款作业于分段式主动切换方式且可完成恒功率、低 THD 高功率因

数 LED 线性恒流操控芯片，芯片

内置过温维护功用，可提高体系使用可靠性。在多颗芯片并联使用时，可防止

OUT  口走线穿插，可省去外围多余

的跳线电阻，使布局走线方便简练、可靠。芯片首要经过调理 REXT 端口电阻值

对输出电流进行调理。芯片集成输

入线网电压补偿功用，在额外输入电压范围内，保持输入功率稳定。

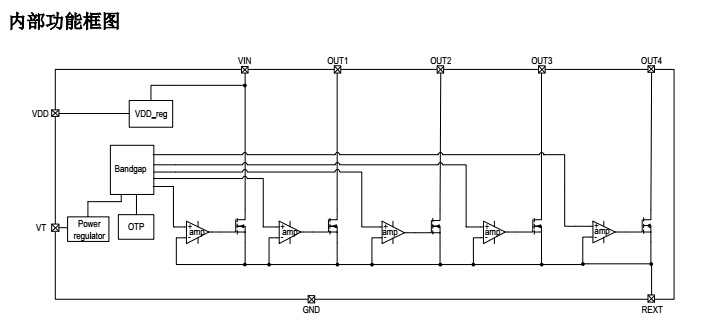

高压线性恒流芯片SM2326E 具有 5 个电流驱动端口，每个端口输出电流都经过

REXT 端口电阻 R 进行调理，VIN 端口、OUT1~OUT4

端口逐级敞开时输出电流如下： IVIN ，其中 R 为 REXT 端口电阻，体系输出

均匀电流等于各个端口的电流均匀值叠加。当 VT 端口电压

娱乐中心大于 1.2V 时，REXT 端口电压受 VT 调制。

特色

娱乐中心本司专利的恒流操控技能

娱乐中心OUT 端口输出电流外置可调，电流可达 120mA

芯片间输出电流偏差<± 4%

输入电压：120Vac/220Vac

支撑 PF>0.9

支撑 THD<10%

具有输入恒功率功用

具有过温调理功用

娱乐中心IC 并联使用可省去跳线电阻

芯片可与 LED 共用 PCB 板

封装方式：ESOP16

娱乐中心电源办理IC SM2326E使用范畴

娱乐中心 投光灯

 工矿灯

 灯具类 LED 照明
