娱乐中心单线传输三通道LED驱动控制芯片是一种集成了LED驱动和控制功能的芯片，其特点是通过单根数据线（通常称为串行数据线或级联数据线）来传输控制信号和数据，同时能够驱动和控制三个通道的LED（通常是红、绿、蓝三基色LED）。

娱乐中心这类芯片通常具有以下特性：

1. 单线传输：通过单根数据线进行级联，简化了布线复杂性，降低了系统成本，并提高了可靠性。

2. 三通道LED驱动：能够同时驱动并控制三个通道的LED，通常用于全彩LED显示应用，如LED条屏、LED矩阵屏等。

3. 灰度等级和颜色控制：通过PWM（脉宽调制）或其他方式实现灰度等级控制，从而实现丰富的颜色变化和过渡效果。

4. 刷新率和稳定性：通常具有高刷新率，以减少或消除显示中的暗条纹或闪烁现象，提供稳定的显示效果。

5. 可编程性：可以通过编程或外部设置来调整LED的亮度、颜色、闪烁模式等，以满足不同的应用需求。

6. 级联能力娱乐中心：多个芯片可以通过单线级联连接，以扩展显示面积和增加显示复杂性。

7. 电源管理娱乐中心：内置电源管理功能，以确保LED在最佳工作条件下运行，并减少功耗。

8. 故障检测和保护：一些高级芯片可能还具有故障检测和保护功能，如过流保护、过压保护等，以提高系统的可靠性和安全性。

9.

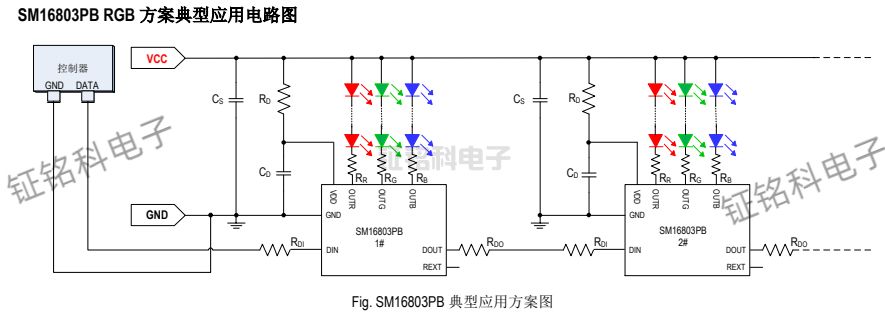

其中SM16803PB 就是一款功能丰富的单线传输三通道LED驱动芯片，适用于各种需要高刷新率和细腻灰阶显示的LED应用，如LED条屏、显示屏等。以下是基于您提供的信息对SM16803PB功能的进一步解释：

1. 单极性归零码数据协议：
• 这意味着数据传输使用的是一种特殊的编码方式，通常用于保证数据在单线传输中的稳定性和可靠性。
2. 内部模块：
• 电源钳位模块：用于稳定电源电压，确保芯片在不同工作条件下都能正常工作。
• 信号解码模块：负责解码接收到的数据信号，将其转换为芯片可以理解的指令。
• 振荡模块：产生时钟信号，用于同步数据的传输和内部处理。
• 数据再生模块：在数据经过芯片处理后，重新生成并转发数据，确保数据在级联传输过程中不失真。
• 输出电流设置和驱动模块：根据设置或外部电阻，调整LED的驱动电流，并驱动LED发光。
3. 电流调节功能：
• 默认输出电流为19mA，但可以通过内部设置或外部电阻（REXT端口）来调节输出电流。内部设置提供了16个电流增益等级，范围从1.8mA到19mA。通过REXT端口外接电阻，可以设置OUT R/G/B最大电流为60mA。
4. 65536级灰阶（GAMMA校正）：
• 这意味着芯片支持高达16位的灰度级别控制，相比于传统的8位灰度控制，能够提供更细腻、更平滑的显示效果。GAMMA校正通常用于改善显示的对比度和色彩表现。
5. 高刷新率：
• 刷新率高达4KHz，这有助于减少或消除在快速移动的相机或视频中可能出现的暗条纹现象。高刷新率对于需要快速响应和流畅显示的应用来说至关重要。
