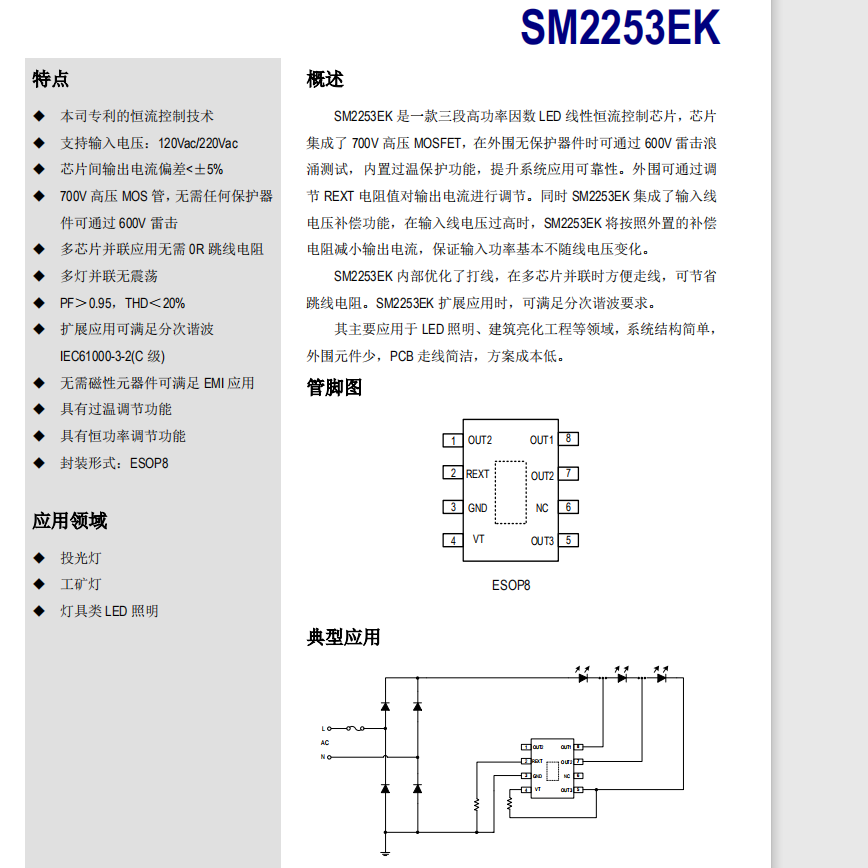

SM2253EK

概述

SM2253EK 是一款三段高功率因数 LED 线性恒流控制芯片，芯片

娱乐中心集成了 700V 高压 MOSFET，在外围无保护器件时可通过 600V 雷击浪

涌测试，内置过温保护功能，提升系统应用可靠性。外围可通过调

娱乐中心节 REXT 电阻值对输出电流进行调节。同时 SM2253EK 集成了输入线

电压补偿功能，在输入线电压过高时，SM2253EK 将按照外置的补偿

电阻减小输出电流，保证输入功率基本不随线电压变化。

SM2253EK 内部优化了打线，在多芯片并联时方便走线，可节省

跳线电阻。SM2253EK 扩展应用时，可满足分次谐波要求。

娱乐中心其主要应用于 LED 照明、建筑亮化工程等领域，系统结构简单，

娱乐中心外围元件少，PCB 走线简洁，方案成本低。

特点

•  本司专利的恒流控制技术

• 娱乐中心 支持输入电压：120Vac/220Vac

• 娱乐中心 芯片间输出电流偏差<±5%

•  700V 高压 MOS 管，无需任何保护器 件可通过 600V 雷击

•  多芯片并联应用无需 0R 跳线电阻

•  多灯并联无震荡

• 娱乐中心 PF＞0.95，THD＜20%  扩展应用可满足分次谐波

• 娱乐中心IEC61000-3-2(C 级)  无需磁性元器件可满足 EMI 应用

•  具有过温调节功能

•  具有恒功率调节功能

•  封装形式：ESOP8
